Panel Interactivo Triple A

Descripción técnica
• Dimensiones generales informadas (ancho × alto): 390 × 175 cm
• Área de seguridad recomendada: 5,40 × 1,50 m
• Superficie del área de seguridad: 8,1 m²
• Edad recomendada: Desde 3 años
• Capacidad de uso: Hasta 6 niños

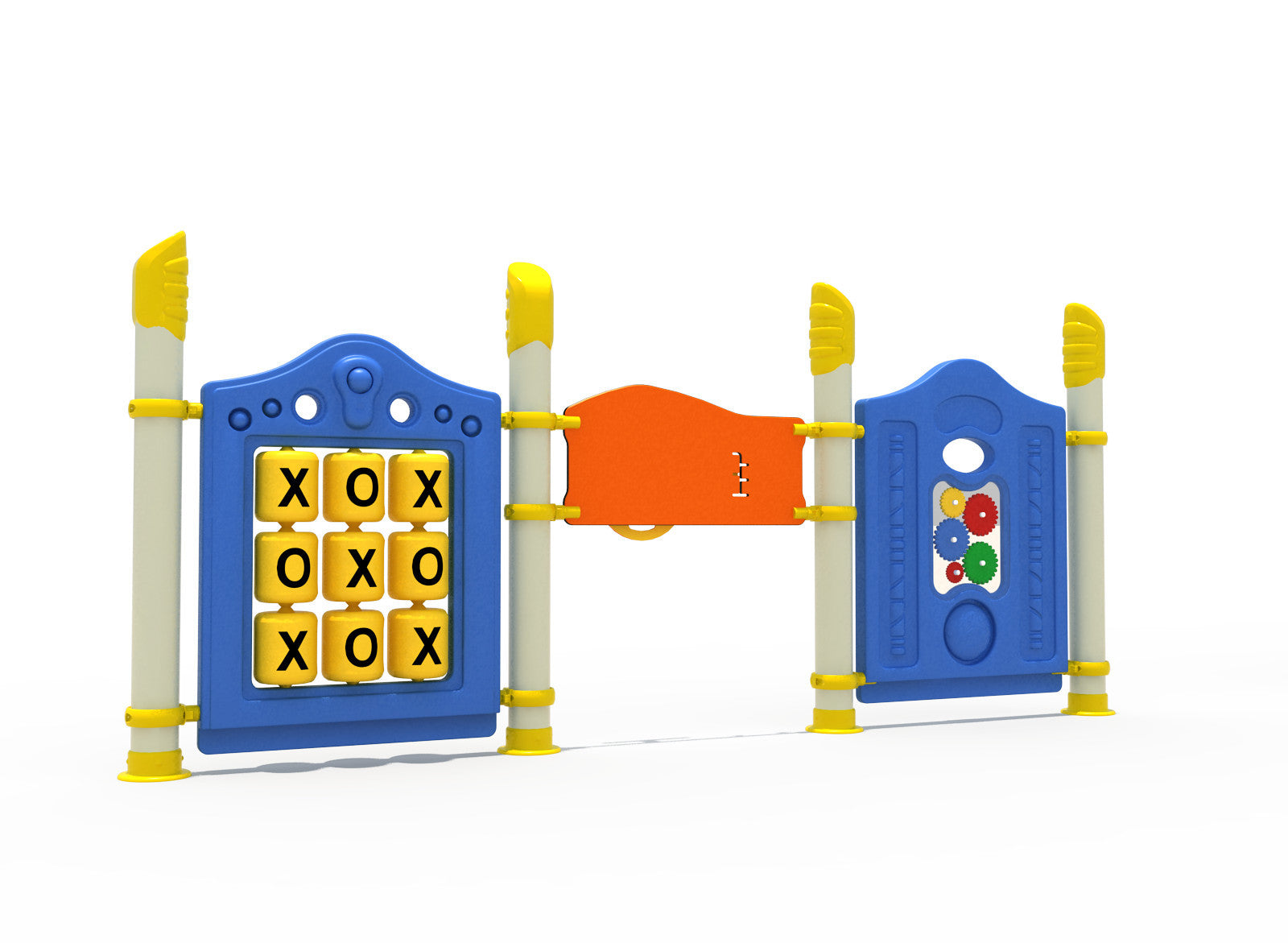

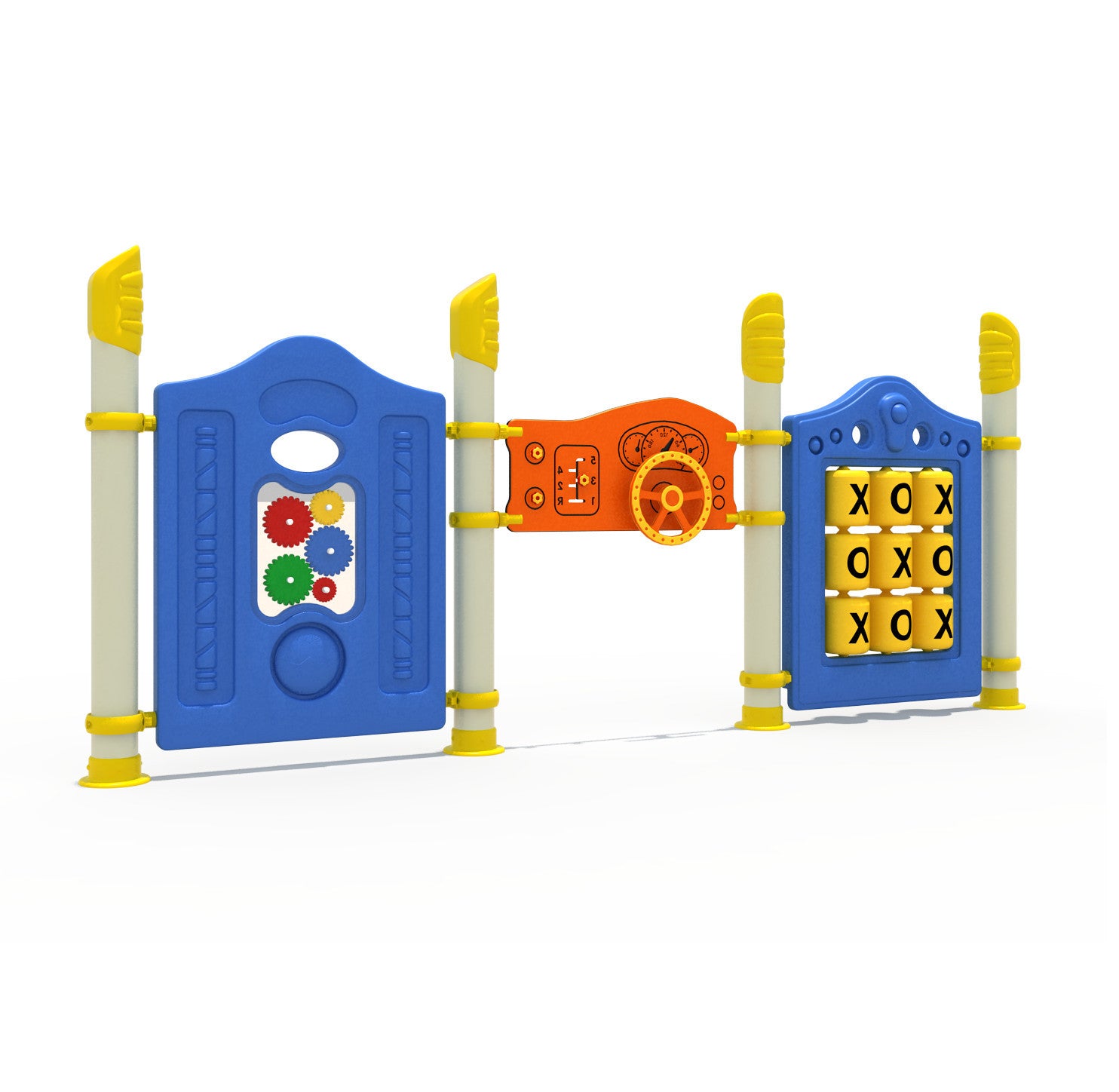

• Configuración: Tres paneles interactivos instalados en línea y sostenidos mediante cuatro postes
• Elementos de juego: Panel de engranajes, timón interactivo con elementos móviles y juego de gato con nueve cilindros giratorios
• Tipo de actividad: Coordinación manual, exploración mecánica, juego de imaginación, razonamiento y participación por turnos
• Nivel de uso: Actividades accesibles desde el nivel del suelo
• Accesibilidad: Apto para personas con movilidad reducida
• Aproximación recomendada: Frontal y posterior, sobre una superficie firme, nivelada y libre de obstáculos
• Uso recomendado: Exterior
Materialidad de los componentes
• Postes estructurales: Tubos de acero galvanizado de aproximadamente 140 mm de diámetro y 2,5 mm de espesor.
• Terminación de los postes: Pintura electrostática en polvo aplicada sobre el acero galvanizado para aumentar su protección frente a la corrosión.
• Paneles principales: Polietileno de alta resistencia para uso exterior, con protección frente a la radiación UV y pigmentación incorporada.
• Panel de engranajes: Placa de polímero de alta resistencia con engranajes móviles montados sobre ejes independientes.
• Engranajes: Piezas giratorias de polímero resistente, fabricadas en diferentes diámetros para transmitir el movimiento entre sí.
• Ejes de los engranajes: Componentes metálicos resistentes a la corrosión, protegidos dentro del panel.
• Panel central: Placa de polietileno mecanizada con elementos interactivos integrados.
• Timón: Pieza giratoria de polímero de alta resistencia, instalada sobre un eje metálico central.
• Elementos móviles complementarios: Componentes giratorios o deslizables de polímero, sujetos permanentemente al panel.
• Panel de juego de gato: Marco de polímero de alta resistencia con nueve piezas giratorias.
• Cilindros del juego de gato: Componentes rotatorios marcados con los símbolos X y O.
• Ejes interiores: Elementos metálicos resistentes a la corrosión que permiten el giro independiente de cada cilindro.
• Abrazaderas de unión: Conectores metálicos que fijan los paneles a los postes estructurales.
• Pernos, tornillos y fijaciones: Acero inoxidable 304.
• Bases y cubiertas decorativas: Componentes plásticos con protección UV, instalados en los extremos y apoyos inferiores de los postes.
• Protección de las uniones: Tapas y cubiertas plásticas para evitar pernos, fijaciones o extremos expuestos.

El Panel Interactivo Triple 01 permite desarrollar actividades de coordinación, exploración y razonamiento dentro de un mismo equipo.

En el panel de engranajes, los niños pueden girar una de las ruedas y observar cómo se mueven las piezas conectadas. La actividad permite experimentar con el sentido del giro, la velocidad y la relación entre engranajes de diferentes tamaños.
El timón puede utilizarse libremente para realizar movimientos de rotación y desarrollar juegos de imaginación relacionados con barcos, vehículos o aventuras. Los elementos complementarios permiten ampliar la manipulación y mantener la atención sobre el panel.

En el juego de gato, dos niños pueden alternar turnos y girar los cilindros para formar una línea con los símbolos X u O. También puede utilizarse para reconocer símbolos, repetir patrones o crear combinaciones libremente.
Los tres módulos pueden utilizarse simultáneamente sin que todos los participantes deban realizar la misma actividad. Esto facilita la participación de niños con distintas preferencias, capacidades y formas de interacción.

Por su instalación a nivel de suelo, el panel puede incorporarse dentro de proyectos de juego inclusivo. Los niños pueden aproximarse directamente desde una posición de pie o desde una silla de ruedas, siempre que el pavimento mantenga una ruta continua, nivelada y despejada.

El Panel Interactivo Triple 01 admite dos sistemas de instalación:
• Anclaje superficial: fijación mediante placas y pernos de expansión sobre una losa o radier de hormigón firme y correctamente nivelado.
• Anclaje empotrado: instalación de los postes mediante el sistema de anclaje incorporado, dentro de dados individuales de hormigón de aproximadamente 30 × 30 × 40 cm por poste.

En la instalación superficial, las placas y los pernos deben quedar cubiertos o protegidos para evitar fijaciones expuestas dentro de la zona de circulación.

En la instalación empotrada, los postes deben quedar correctamente alineados, nivelados y aplomados antes del fraguado definitivo. Los dados deben ejecutarse bajo el nivel final del pavimento.

Una vez instalados los cuatro postes, los tres paneles se fijan mediante abrazaderas y conexiones metálicas resistentes a la corrosión. Los módulos deben quedar a una altura uniforme y conservar espacio suficiente para utilizarse desde ambos lados.
Los engranajes deben girar libremente y transmitir el movimiento sin trabarse. El timón debe mantener una rotación estable, mientras que los nueve cilindros del juego de gato deben girar de manera independiente.

Antes de habilitar el equipo debe comprobarse el funcionamiento de todos los mecanismos, el ajuste de las fijaciones y la ausencia de bordes, pernos o conexiones expuestas. El fabricante declara la posibilidad de fijación mediante pernos de expansión en superficies duras o mediante anclaje empotrado en superficies blandas.

Para mantener la accesibilidad, el pavimento debe quedar firme y nivelado alrededor del conjunto. También debe conservarse un espacio de aproximación libre de obstáculos frente a cada panel.

Recomendado para plazas públicas, parques urbanos, jardines infantiles, establecimientos educacionales, condominios, proyectos municipales, patios sensoriales y áreas de juego inclusivas que requieran actividades de coordinación, exploración mecánica, imaginación y razonamiento accesibles desde el nivel del suelo.
