Panel Interactivo Triple D

Descripción técnica
• Dimensiones generales informadas (ancho × alto): 390 × 175 cm
• Área de seguridad recomendada: 5,40 × 1,50 m
• Superficie del área de seguridad: 8,1 m²
• Edad recomendada: Desde 3 años
• Capacidad de uso: Hasta 6 niños

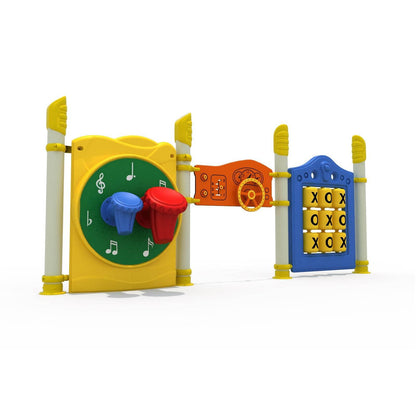

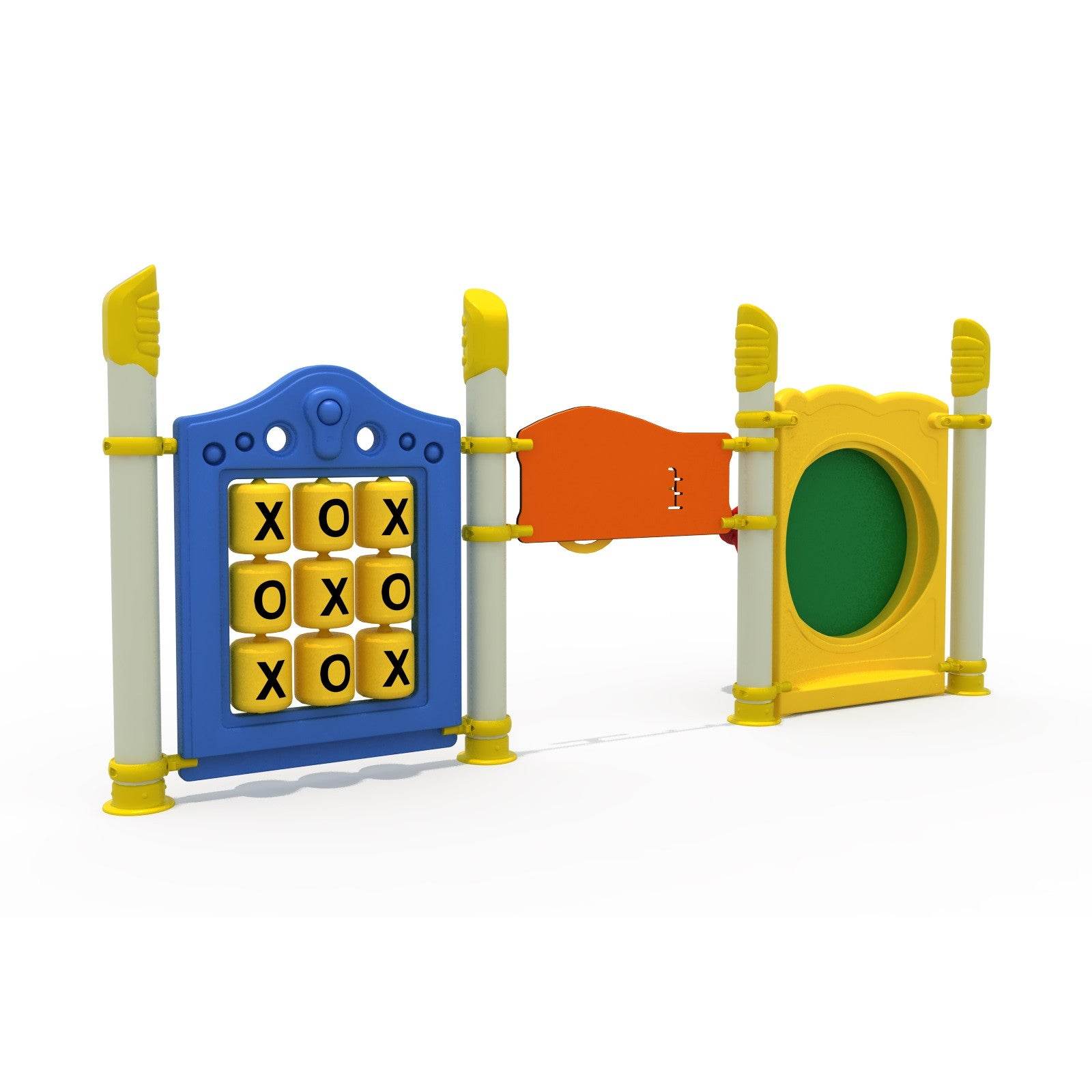

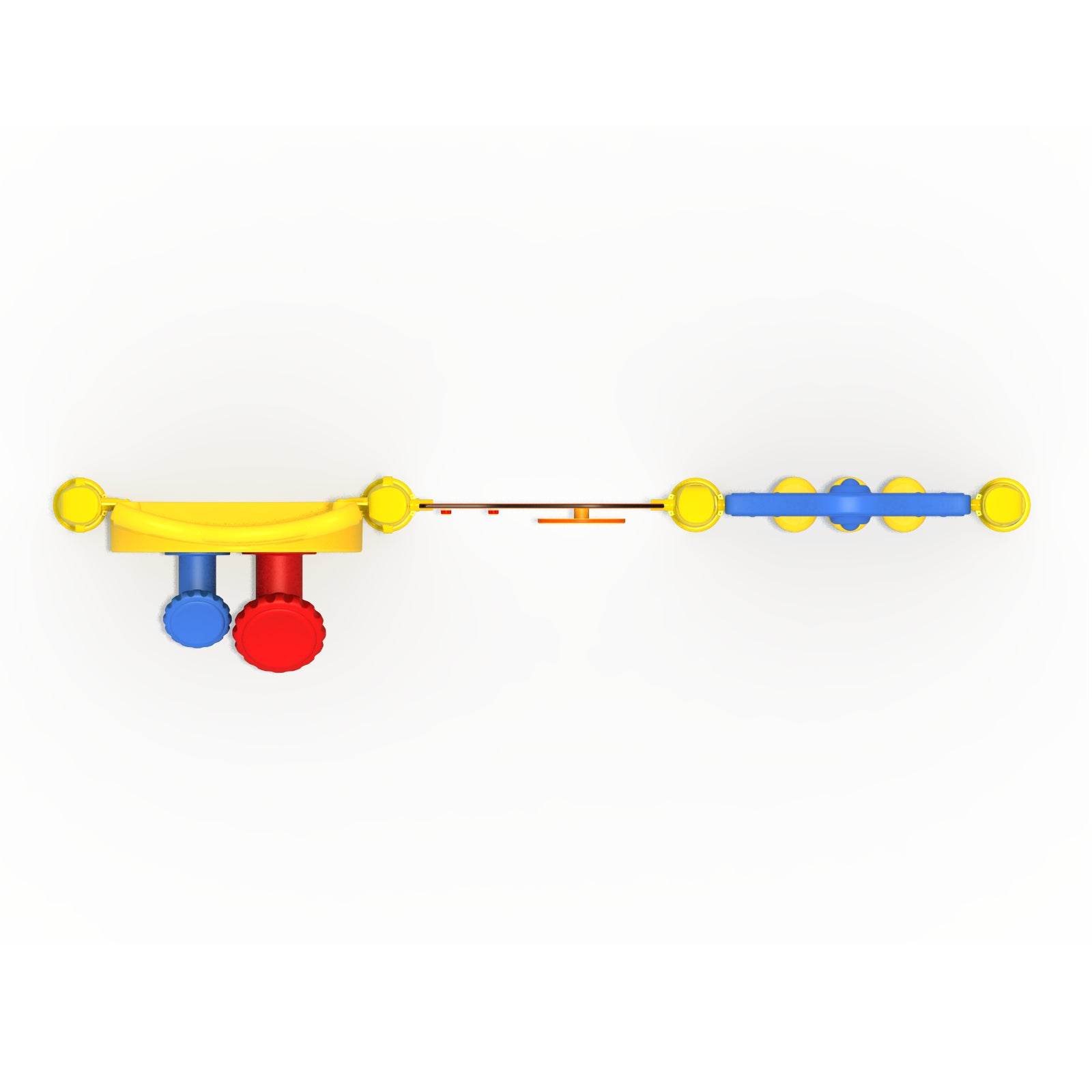

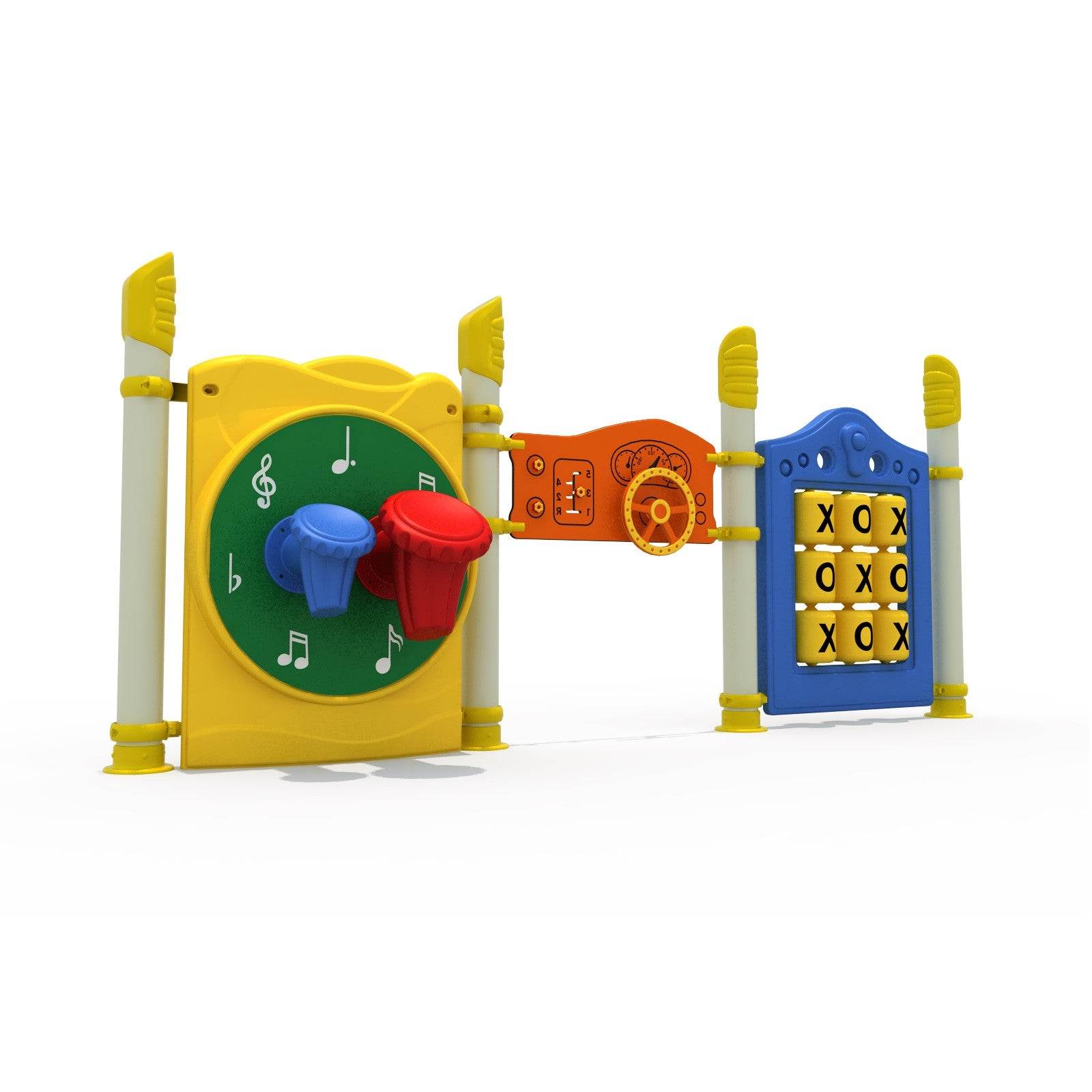

• Configuración: Tres paneles interactivos instalados en línea y sostenidos mediante cuatro postes
• Elementos de juego: Panel musical con dos tambores, timón interactivo y juego de gato con nueve cilindros giratorios
• Tipo de actividad: Percusión, coordinación manual, juego de imaginación, razonamiento y participación por turnos
• Nivel de uso: Actividades accesibles desde el nivel del suelo
• Accesibilidad: Apto para personas con movilidad reducida
• Aproximación recomendada: Frontal y posterior, sobre una superficie firme, nivelada y libre de obstáculos
• Uso recomendado: Exterior
Materialidad de los componentes
• Postes estructurales: Tubos de acero galvanizado de aproximadamente 140 mm de diámetro y 2,5 mm de espesor.
• Terminación de los postes: Pintura electrostática en polvo aplicada sobre el acero galvanizado para aumentar su protección frente a la corrosión.
• Paneles principales: Polietileno de alta resistencia para uso exterior, con protección frente a la radiación UV y pigmentación incorporada.
• Panel musical: Cuerpo de polietileno moldeado con gráfica de notas musicales.
• Tambores: Componentes de polímero de alta resistencia, diseñados para percusión manual y exposición permanente en exteriores.
• Superficies de percusión: Elementos resistentes al impacto repetido, integrados en los cuerpos de los tambores.
• Panel central: Placa de polietileno mecanizada con gráfica y mecanismos interactivos incorporados.
• Timón: Pieza giratoria de polímero de alta resistencia, instalada sobre un eje metálico central.
• Elementos móviles complementarios: Piezas giratorias o deslizables sujetas permanentemente al panel.
• Panel de juego de gato: Marco de polímero de alta resistencia con nueve piezas giratorias.
• Cilindros del juego de gato: Componentes rotatorios marcados con los símbolos X y O.
• Ejes interiores: Elementos metálicos resistentes a la corrosión que permiten el giro independiente de cada cilindro.
• Abrazaderas de unión: Conectores metálicos que fijan los paneles a los postes estructurales.
• Pernos, tornillos y fijaciones: Acero inoxidable 304.
• Bases y cubiertas decorativas: Componentes plásticos con protección UV, instalados en los extremos y apoyos inferiores de los postes.
• Protección de las uniones: Tapas y cubiertas plásticas para evitar pernos, fijaciones o extremos expuestos.

El Panel Interactivo Triple 04 permite desarrollar actividades musicales, de imaginación y de razonamiento dentro de un mismo equipo.

En el panel de percusión, los niños pueden golpear los tambores alternadamente, comparar los sonidos y crear secuencias sencillas. También pueden experimentar con golpes suaves y fuertes para reconocer cambios de intensidad.

El timón puede utilizarse para realizar movimientos de rotación y representar juegos relacionados con barcos, vehículos o recorridos de exploración. Los elementos adicionales del panel amplían las posibilidades de manipulación.

En el juego de gato, dos participantes pueden alternar turnos y girar los cilindros para formar una línea con los símbolos X u O. También puede utilizarse libremente para reconocer símbolos, repetir patrones o crear combinaciones.

Los tres módulos pueden utilizarse simultáneamente, permitiendo que niños con diferentes intereses y capacidades compartan el mismo espacio sin tener que realizar la misma actividad.

Por su instalación a nivel de suelo, el equipo puede incorporarse dentro de proyectos inclusivos. Los usuarios pueden aproximarse directamente desde una posición de pie o desde una silla de ruedas, siempre que el pavimento mantenga una ruta continua, nivelada y despejada.

El Panel Interactivo Triple 04 admite dos sistemas de instalación:
• Anclaje superficial: fijación mediante placas y pernos de expansión sobre una losa o radier de hormigón firme y correctamente nivelado.
• Anclaje empotrado: instalación de los postes mediante el sistema de anclaje incorporado, dentro de dados individuales de hormigón de aproximadamente 30 × 30 × 40 cm por poste.

El fabricante declara que el producto puede fijarse con pernos de expansión en superficies duras o instalarse empotrado en superficies blandas mediante su sistema de anclaje.

En la instalación superficial, las placas y los pernos deben quedar cubiertos o protegidos para evitar fijaciones expuestas dentro de la zona de circulación.

En la instalación empotrada, los cuatro postes deben quedar correctamente alineados, nivelados y aplomados antes del fraguado definitivo. Los dados deben ejecutarse bajo el nivel final del pavimento.

Una vez instalados los postes, los paneles se fijan mediante abrazaderas y conexiones metálicas resistentes a la corrosión. Los tres módulos deben mantener una altura uniforme y suficiente espacio para utilizarse desde ambos lados.
Los tambores deben permanecer firmemente conectados al panel. El timón debe girar de forma estable y los nueve cilindros del juego de gato deben moverse independientemente sin trabarse.

Antes de habilitar el equipo debe comprobarse el funcionamiento de los componentes móviles, el ajuste de las fijaciones y la ausencia de bordes, pernos o conexiones expuestas.

Para conservar la accesibilidad, el pavimento debe quedar firme y nivelado alrededor del conjunto, manteniendo un espacio de aproximación libre de obstáculos frente a cada actividad.

Recomendado para plazas públicas, parques urbanos, jardines infantiles, establecimientos educacionales, condominios, proyectos municipales, patios sensoriales y áreas de juego inclusivas que requieran combinar actividades musicales, de imaginación y razonamiento accesibles desde el nivel del suelo.
