Juego Modular 85

Descripción técnica
• Dimensiones del producto (largo × ancho × alto): 1.340 × 900 × 610 cm
• Área de seguridad recomendada: 18,40 × 14,00 m
• Superficie del área de seguridad: 226,2 m²
• Edad recomendada: 3 a 12 años
• Capacidad de uso: Entre 34 y 48 niños

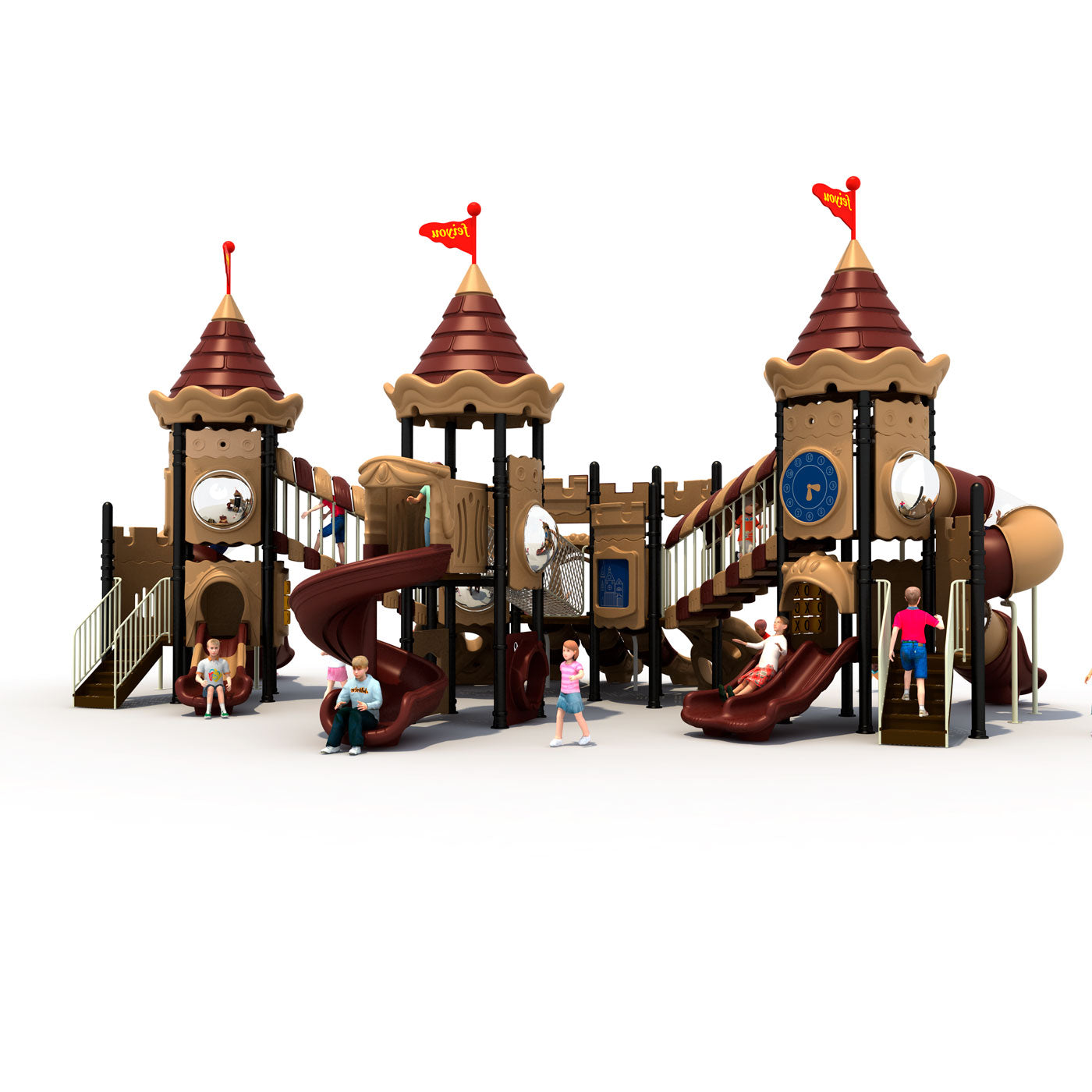

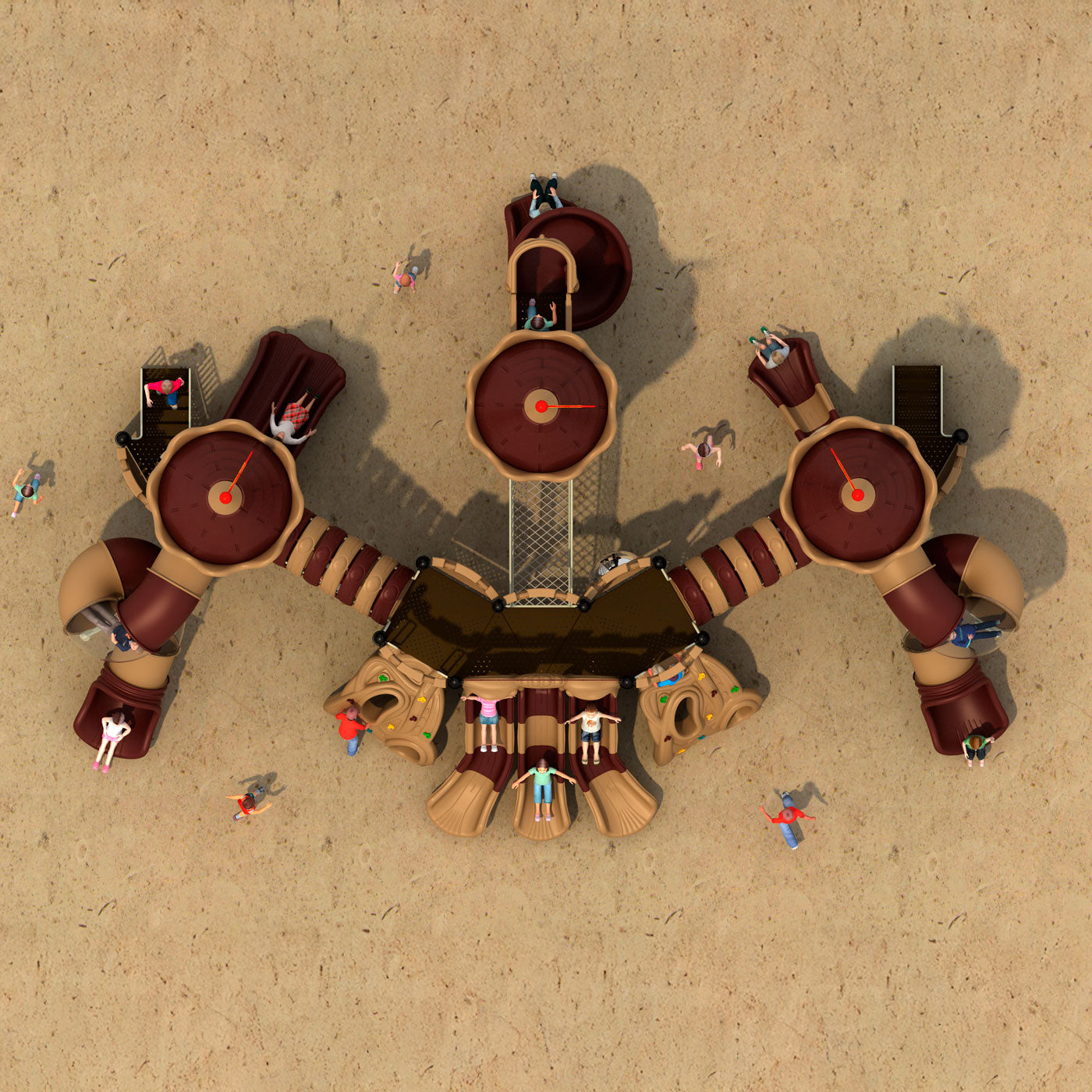

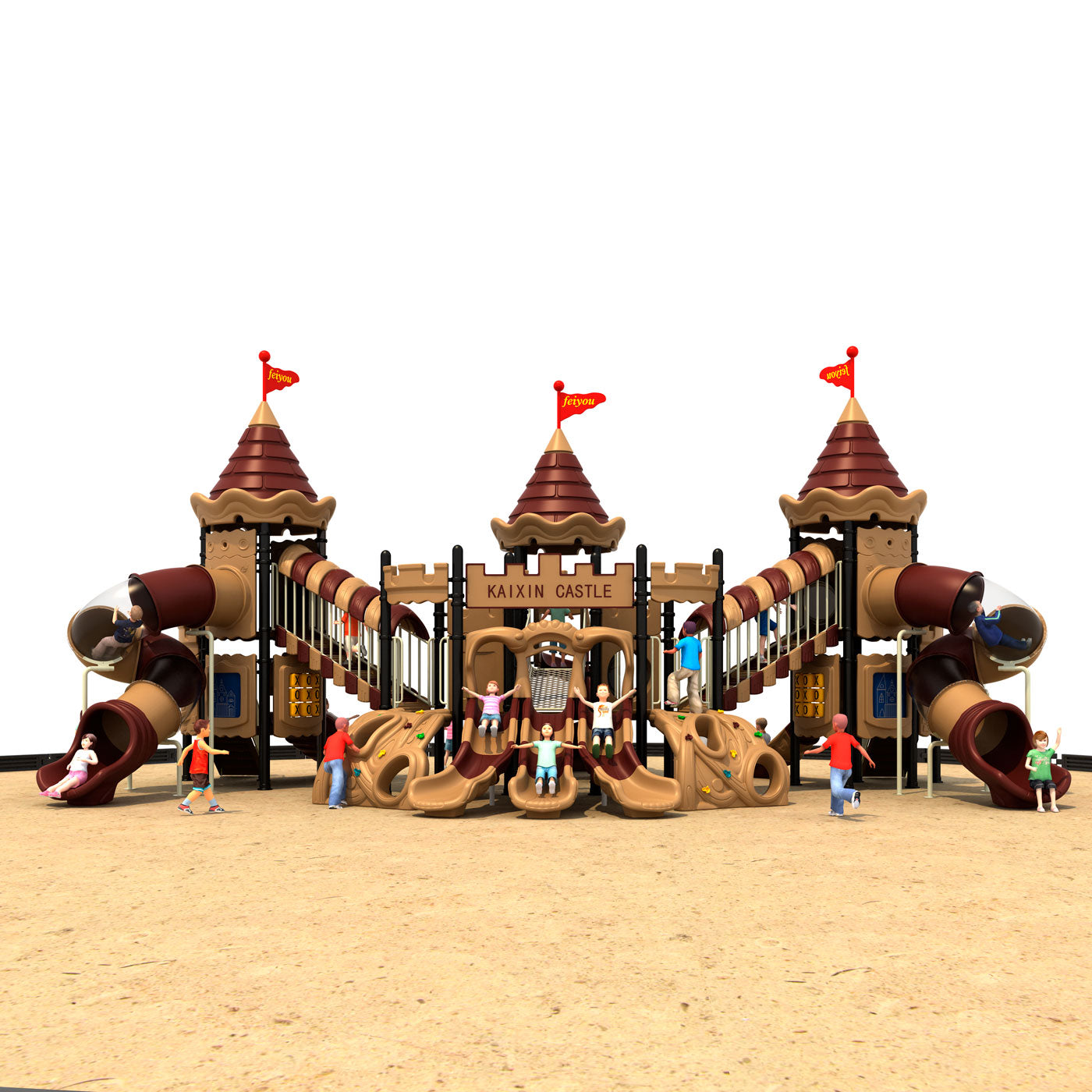

• Configuración: Tres torres techadas conectadas mediante puentes elevados, red de cuerdas y una plataforma central
• Elementos de juego: Dos toboganes tubulares en espiral, tobogán abierto en espiral, dos resbalines abiertos, resbalín triple frontal, puentes elevados, red de cuerdas, escaleras, paneles de escalada, ventanas burbuja, paneles musicales, juegos de gato y túneles inferiores
• Uso recomendado: Exterior
Materialidad de los componentes
• Postes estructurales: Tubos de acero galvanizado de aproximadamente 114 mm de diámetro y 2 mm de espesor, con terminación mediante pintura electrostática en polvo.
• Tubos secundarios y barandas: Acero galvanizado de aproximadamente 28, 32, 38, 48 y 89 mm de diámetro, según la función de cada componente, con espesor referencial de 2 mm.
• Plataformas y pisos elevados: Planchas perforadas de acero galvanizado de aproximadamente 2 mm de espesor, con superficie antideslizante.
• Escaleras: Peldaños de acero galvanizado con terminación antideslizante y barandas metálicas laterales.
• Puentes elevados: Estructura de acero galvanizado con peldaños y paneles de LLDPE rotomoldeado, barandas metálicas y protecciones laterales.
• Red elevada de conexión: Cuerdas de terileno de 6 hebras de 16 mm de diámetro, con núcleo interior de cable de acero y revestimiento sintético exterior.
• Toboganes tubulares en espiral: Secciones de LLDPE rotomoldeado con protección UV y espesor referencial mínimo de 8 mm.
• Tobogán abierto en espiral: LLDPE rotomoldeado con protección UV y bordes laterales elevados.
• Resbalines abiertos laterales: LLDPE rotomoldeado con protección UV, resistente a la intemperie y al uso frecuente.
• Resbalín triple frontal: LLDPE rotomoldeado con tres pistas de descenso independientes y bordes laterales de protección.
• Techos y banderas: LLDPE rotomoldeado con protección UV y pigmentación incorporada.
• Paneles, cerramientos y túneles: LLDPE rotomoldeado con protección frente a la radiación UV.
• Ventanas burbuja: Policarbonato transparente de alta resistencia, fijado mediante marcos y tornillería protegida.
• Paneles de escalada: LLDPE rotomoldeado con presas fijadas mecánicamente.
• Presas de escalada: Polímero de alta resistencia, apto para uso continuo en exteriores.
• Paneles interactivos: Componentes giratorios y manipulables fabricados en polímeros resistentes a la intemperie.
• Paneles musicales: Paneles de polímero con elementos móviles para estimulación visual y sensorial.
• Barras, manillas y pasamanos: Acero galvanizado o acero inoxidable.
• Pernos, tornillos y fijaciones: Acero inoxidable o acero galvanizado, con tuercas de seguridad.
• Protección de fijaciones: Tapas plásticas en pernos, uniones y extremos abiertos.
• Conectores y abrazaderas: Piezas metálicas resistentes a la corrosión.
• Terminación de los componentes metálicos: Pintura electrostática en polvo aplicada sobre acero galvanizado.

El Juego Modular 85 permite recorrer tres torres y una plataforma central mediante distintas rutas. Los niños pueden comenzar utilizando las escaleras laterales, los accesos frontales, los paneles de escalada o los espacios de paso ubicados en los niveles inferiores.

Desde las torres laterales pueden cruzar los puentes elevados hasta llegar al centro del castillo. También pueden utilizar la red de cuerdas para avanzar hacia la torre central y cambiar de nivel.

Cada torre ofrece alternativas distintas de descenso. Los usuarios pueden utilizar los toboganes tubulares, el tobogán abierto en espiral, los resbalines laterales o el resbalín triple frontal.

Los paneles interactivos, ventanas y túneles inferiores permiten que otros niños jueguen cerca del suelo sin interferir con la circulación de las plataformas superiores.

Su configuración permite utilizar cada sector de manera independiente o completar un recorrido continuo por todo el castillo, distribuyendo a grupos numerosos entre diferentes actividades.

El Juego Modular 85 se instala mediante postes estructurales empotrados en dados individuales de hormigón H20 de aproximadamente 40 × 40 × 40 cm por poste.

Los postes deben ingresar entre 40 y 60 cm dentro de las fundaciones, según su ubicación y la carga que reciben dentro de la estructura. Los dados deben quedar bajo el nivel final de la superficie de seguridad.

Durante el montaje, las tres torres y la plataforma central deben quedar correctamente alineadas, niveladas y aplomadas antes del fraguado definitivo del hormigón.

Los puentes deben instalarse después de fijar las plataformas principales. Sus peldaños, barandas y conexiones deben quedar correctamente alineados y sin movimientos en sus uniones.
La red elevada debe fijarse en todos sus puntos de conexión y conservar una tensión uniforme. Los conectores deben quedar firmemente sujetos a los postes y travesaños.

Los toboganes tubulares deben ensamblarse por secciones y fijarse en cada unión. Sus soportes inferiores deben anclarse mediante fundaciones independientes para mantener la trayectoria y evitar movimientos durante el uso.

El tobogán abierto en espiral, los resbalines laterales y el resbalín triple deben desembocar en zonas despejadas, sin interferir con escaleras, redes, puentes ni otras rutas de circulación.

Los paneles, ventanas, túneles y elementos decorativos deben quedar firmemente unidos a la estructura, con las fijaciones cubiertas y sin extremos expuestos.

Recomendado para plazas públicas, parques urbanos, establecimientos educacionales, condominios, proyectos municipales y grandes áreas recreativas que requieran un juego principal de alta capacidad, con varias torres, múltiples rutas y diferentes alternativas de descenso.
